铜铝复合圆棒
铜铝复合圆棒

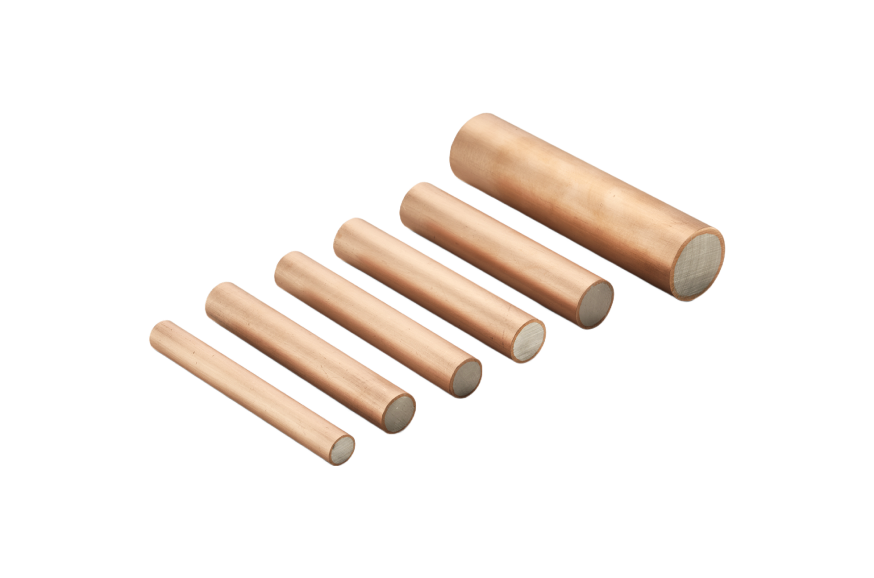

*本图片仅供参考
铜铝复合圆棒
产品介绍
产品用途
产品性能
技术参数
产品介绍

铜铝复合圆棒即铜包覆铝的双金属导电圆棒,是一种“新型导体材料”,它既具有铜优良的导电性能,又兼具铝密度小的特点,是目前我国重点支持的“战略新兴产业”。
本公司生产的铜铝复合圆棒不同于传统静液挤压法、轧制压接法、包覆焊接法、套管轧制法等传统工艺生产过程,而采用独创的“水平连铸高效成型——轧制”技术,使铜铝复合圆棒结合界面达到一定冶金结合,增强两种金属界面剪切强度,保证产品的力学性能及电学性能,提高产品使用稳定性。

产品用途

1、电器设备制造:主要包括低压、中压、高压配电、母线系统、整流器、电机绕组等;
2、起重机轨道供应系统、真空开关设备、发电机组、变电站、铝箔绕变压器中双金属连接器等;
3、风电、太阳能光伏领域:主要包括电抗器、逆变器等;
4、铁路、航空航天、高速轮渡等。

产品性能

1、独特的复合性能,铜铝界面为冶金结合,产品性能高,同时具备铜的导电性和铝密度小的特性;
2、高界面结合强度、优良的导电性、优良的机械加工性能;
3、铜层厚度较大并可调节,适合传输大电流;
4、重量轻、方便运输和安装;
5、明显的经济效益:节约铜资源,降低生产成本。

技术参数
圆棒直径允许偏差参考表
直径/mm 优选直径尺寸/mm 允许偏差
较高级 普通级
>8.25~10 9、10 ± 0.29 ± 0.45
>10~18 11、12、13、14、15、16、17、18 ± 0.35 ± 0.55
>18~20 19、20 ± 0.42 ± 0.65
圆棒室温物理性能参考表
包覆层体积比/% 状态 密度(g/cm3) 抗拉强度/MPa 伸长率/% 最大直流电阻率(Ω·mm2/m) 体积电导率不小于(%IACS)
20 硬态Y 3.94 ≥ 160 ≥ 3 0.02596 66.4
软态R ≥ 110 ≥ 25 0.0255 67.6
25 硬态Y 4.25 ≥ 170 ≥ 3 0.02548 67.7
软态R ≥ 115 ≥ 28 0.02498 69
30 硬态Y 4.56 ≥ 180 ≥ 3 0.02477 69.6
软态R ≥ 120 ≥ 30 0.02424 71.1
单根产品的交流载流量
