铜铝复合扁线
铜铝复合扁线
独特的复合性能,铜铝界面为冶金结合,产品性能高,同时具备铜的导电性和铝密度小的特性。

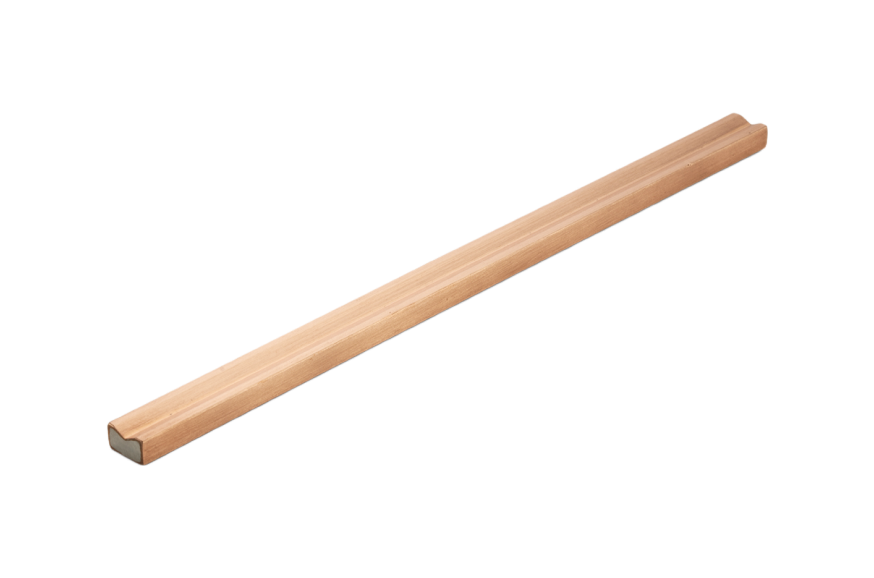

*本图片仅供参考
铜铝复合扁线
产品介绍
产品用途
产品性能
技术参数
产品介绍

铜铝复合扁线即铜包覆铝的双金属导电扁线,是一种“新型导体材料”,它既具有铜优良的导电性能,又兼具铝密度小的特点,是目前我国重点支持的“战略新兴产业”。
本公司生产的铜铝复合扁线不同于传统静液挤压法、轧制压接法、包覆焊接法、套管轧制法等传统工艺生产过程,而采用独创的“水平连铸高效成型——轧制”技术,使铜铝复合扁线结合界面达到一定冶金结合,增强两种金属界面剪切强度,保证产品的力学性能及电学性能,提高产品使用稳定性。

产品用途

1、电器设备制造:主要包括低压、中压、高压配电、母线系统、整流器、电机绕组等;
2、起重机轨道供应系统、真空开关设备、发电机组、变电站、铝箔绕变压器中双金属连接器等;
3、风电、太阳能光伏领域:主要包括电抗器、逆变器等;
4、铁路、航空航天、高速轮渡等。

产品性能

1、独特的复合性能,铜铝界面为冶金结合,产品性能高,同时具备铜的导电性和铝密度小的特性;
2、高界面结合强度、优良的导电性、优良的机械加工性能;
3、铜层厚度较大并可调节,适合传输大电流;
4、重量轻、方便运输和安装;
5、明显的经济效益:节约铜资源,降低生产成本。

技术参数
扁线直尺寸允许偏差参考表
对边距尺寸/mm 允许偏差
较高级 普通级
>8.25~10 0.01 0.02
>1.0~3.0 0.015 0.03
>3.0~6.0 0.02 0.03
>6.0~10.0 0.03 0.05
>10.0~15.0 0.07 0.1
圆棒室温物理性能参考表
包覆层体积比/% 对边距/mm 状态 密度(g/cm3) 抗拉强度/MPa 伸长率/% 最大直流电阻率(Ω·mm2/m) 体积电导率不小于(%IACS)
20 0.5~15 硬态Y 3.94 ≥ 160 ≥ 1.0 0.02596 66.4
软态R ≥ 110 ≥ 12 0.0255 67.6
25 0.5~15 硬态Y 4.25 ≥ 170 ≥ 1.5 0.02548 67.7
软态R ≥ 115 ≥ 13 0.02498 69
30 0.5~15 硬态Y 4.56 ≥ 180 ≥ 2 0.02477 69.6
软态R ≥ 120 ≥ 14 0.02424 71.1
扁线卷重参考表
对边距尺寸/mm 允许偏差
较高级 普通级
0.5~1.0 10±1 8±1
>1.0~3.0 22±2 20±2
>3.0~5.0 25±3、40±4 22±3、30±3
>5.0 70±5 50±5
